丹诺高清会议摄像机Ypbpr色差分量接口剖析

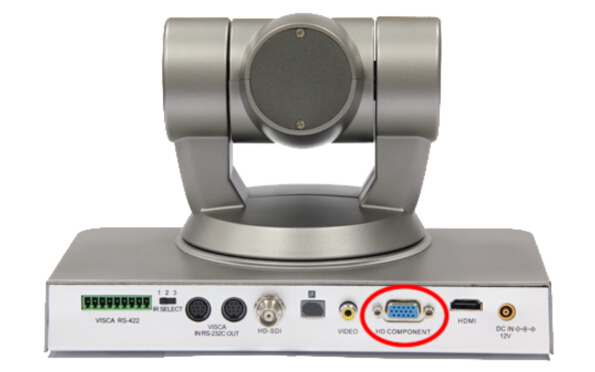

丹诺高清会议摄像机DN-HDC19尾版如图红圈所示蓝色的接口就是Ypbpr色差分量接口：

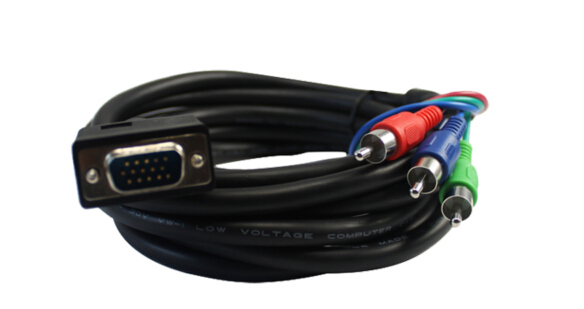

下图是丹诺电子标配的色差分量线，一端和VGA接口外观是一样，为15针D型头，但不要误以为就是VGA接口，其传输信号色差分量，并非VGA接口所用的RGB信号！

会议摄像机Ypbpr色差分量接口简短说明
        会议摄像机Ypbpr色差接口属于高清模拟接口，支持传送480i/480p/576p/720p/1080i/1080p等格式的视频信号，但其本身不能传输音频信号。（注明：普清的CRT电视机并没有提供色差分量的输入接口），相比过去的AV和S端子，色差是将信号分为红、绿、蓝三种基色传输的。这类色差分量（Component）接口可在高清液晶电视上找到，标识为YPbPr和YCbCr两种，前者表示逐行扫描色差输出，后者表示隔行扫描，有的电视上如果只标有YCbCr，则表示该电视只支持隔行扫描，如果标有YPbPr，则表示支持逐行和隔行两种。

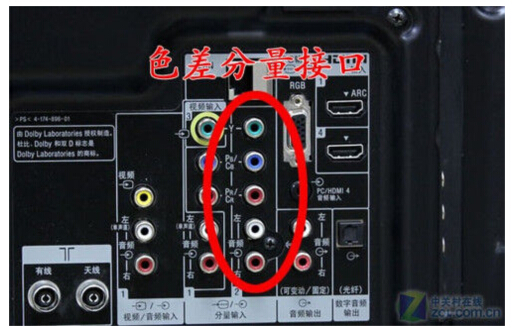

                                                                                                       图2
        图2中一白一红两个接口，那是音频接口，因为会议摄像机不支持音频传输，所以不需接这两个接口
         一般利用3根信号线分别传输亮色（以Y标注）和两路色差信号（蓝色和红色去掉亮度信号后的色彩差异信号，分别标为Pb和Pr，或者Cb和Cr），在线的接头处分别用绿色、蓝色、红色进行区别。这三条线如果相互插错了，可能会显示不出画面，或者显示出奇怪的色彩。

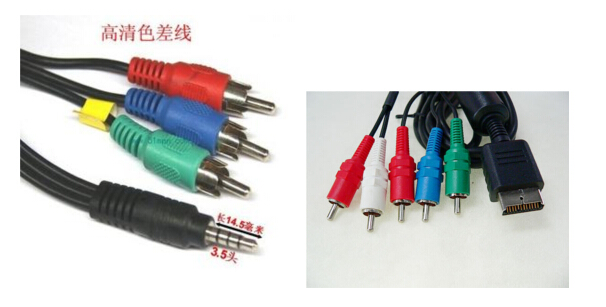

        色采分量线根据所使用的不同设备也会有所不同，有的线两端都为红、绿、蓝三色莲花头，有的一端为四线耳机插头，另一端为三色莲花头，但线的一端至少都会有一组红、绿、蓝的三色莲花头，而我们的高清摄像机使用的色差分量线就是一端类似于VGA的蓝色接头，一端为红绿蓝的三色莲花头，如图3所示为各类色差分量线.
   .
